齒輥破碎機

齒輥破碎機是對輥破碎機的一種。齒輥破碎機配置兩個齒輥，齒輥面分為大（?。├茄例X、環形齒、直條齒、大板齒等，適用于進料粒度小于500mm，成品粒度要求10-100mm，要求粉末少、顆粒多的中碎或粗碎場合。 該機具有破碎比大，結構簡單合理，運行成本低，運轉平穩，節能，破碎效率高，出料粒度可調等特點。

一.工作原理

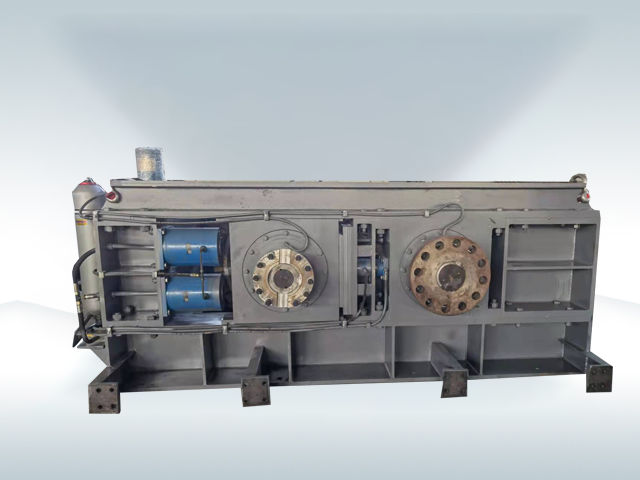

1. PDG-Ⅳ液壓齒輥式破碎機由兩個相向同步轉動的擠壓輥組成，一個為固定輥，一個為活動輥。

2. 物料從兩齒輥上方給入，物料從被齒輥面咬住時開始，受到輥子作用力逐漸增加，壓力可達200Mpa。受到兩齒輥相對旋轉的擠壓力和剪切力作用，在擠軋、剪切和嚙磨下，將物料破碎成需要的粒度然后再由排料口排出。

二.主要特點

1. 在粉磨系統中裝備PDG-Ⅳ液壓齒輥式破碎機，可使粉磨設備的生產能力得以充分發揮，一般可提高產量30%-40%，總能耗可降低20%-30%。

2. 結構緊湊、重量輕、體積小，對于相同生產能力要求的粉磨系統，裝備PDG-ⅣI齒輥式破碎機可節省。

3. 結構簡單、占用空間小，操作維修較方便。

4. 內部裝有防塵板，密封性能好，避免了破碎后的細小物料的揚濺，粉塵少，工作噪聲低，工作環境有較大的改善。

5. 磨料輥體重新進行優化設計，設備使用終身不需要換磨機輥體，而舊型對輥機使用一年就需拆開大修，更換輥體。

6. 本機磨輥上裝有可更換耐磨襯板，耐磨襯板采用國內比較好的耐磨材料，具有使用壽命長，不易損壞，方便維修等特點。連續使用壽命可達一年以上，磨損嚴重時，移開機蓋即可更換。維修量小，成本低。

7. 本機裝有安全防護裝置，當有金屬鐵件進入破碎腔后，防護裝置動作，鐵件漏出設備正常運轉。

8. 本機磨料輥體輥縫在5mm～100mm間任意可調，根據破碎粒度的要求調好輥縫后，破碎粒度能得到可靠把控，全部以理想粒度由破碎腔下方排出。

9. 結構簡單合理，運行成本低，運轉平穩，節能，破碎效率高，出料粒度可調。

10. 本機是低轉速壓力對輥擠壓的工作原理。物料由破碎機上部垂直落入破碎腔里，由兩輥之間產生的強大壓力擠壓下破碎。

  產品優勢：

齒輥破碎機是對輥破碎機的一種。齒輥破碎機配置兩個齒輥，齒輥面分為大（?。├茄例X、環形齒、直條齒、大板齒等，適用于進料粒度小于500mm，成品粒度要求10-100mm，要求粉末少、顆粒多的中碎或粗碎場合。 該機具有破碎比大，結構簡單合理，運行成本低，運轉平穩，節能，破碎效率高，出料粒度可調等特點。

三、技術參數
